Použití
Cisternová automobilová stříkačka je určena k přepravě požárního družstva s příslušenstvím potřebným pro provedení požárního zásahu vodou nebo pěnou
Popis podvozku

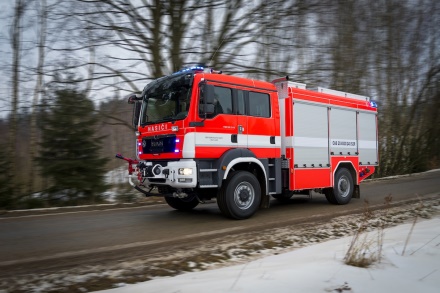

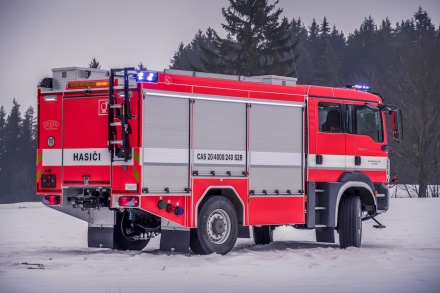

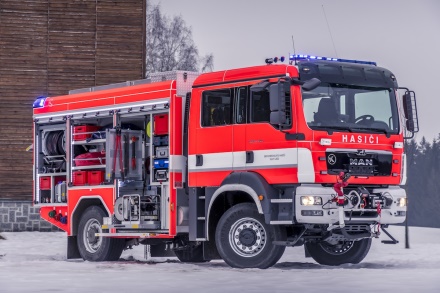

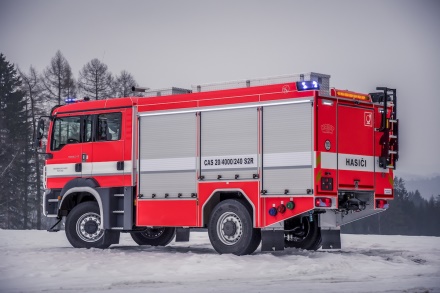

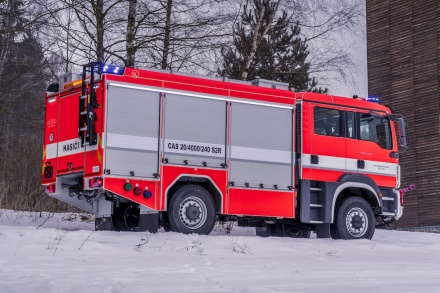

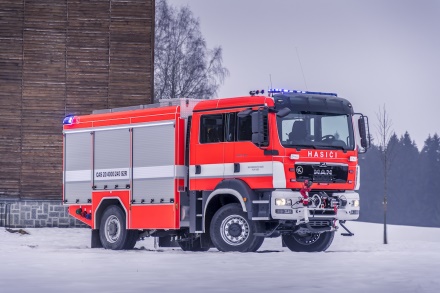

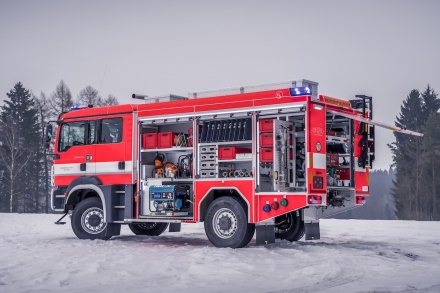

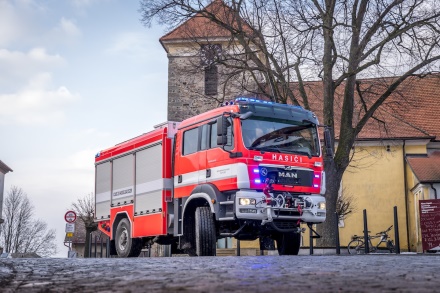

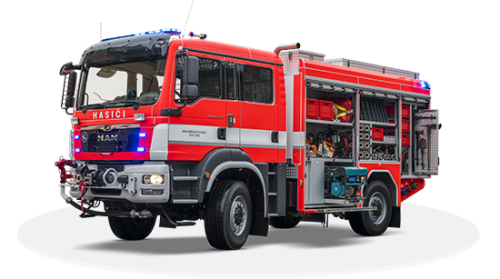

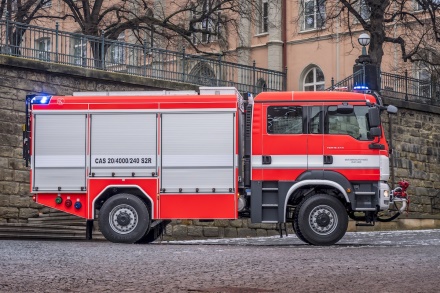

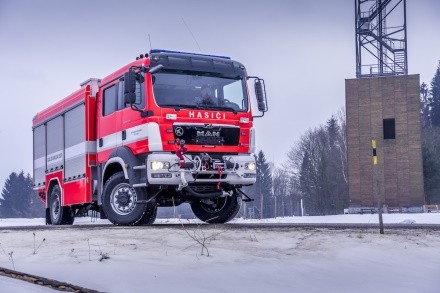

Cisternová automobilová stříkačka je postavena na dvounápravovém podvozku TGM 18.340 4X4 BB. Kabina vozu umožňuje přepravu osádky 1+5. Vozidlo splňuje emisní normu EURO 5.

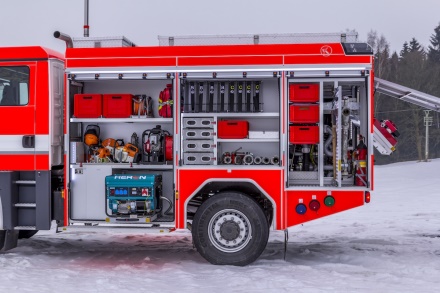

Popis nástavby

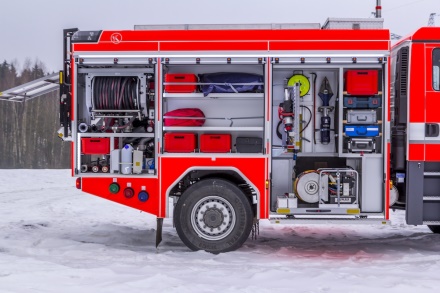

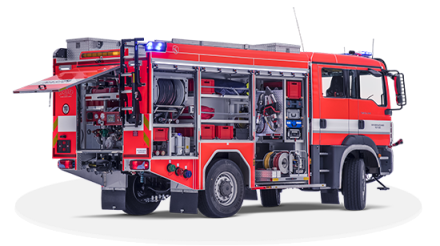

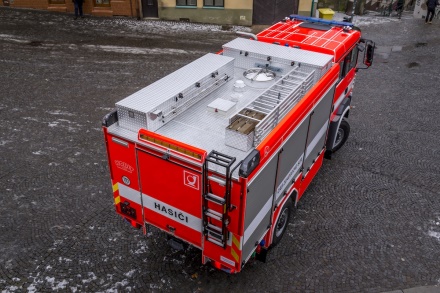

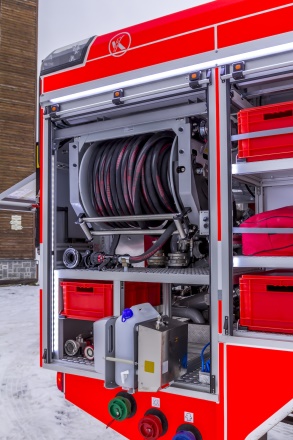

Nástavba je vyrobena z hliníkových profilů a designových laminátových prvků. Uvnitř nástavby se nachází

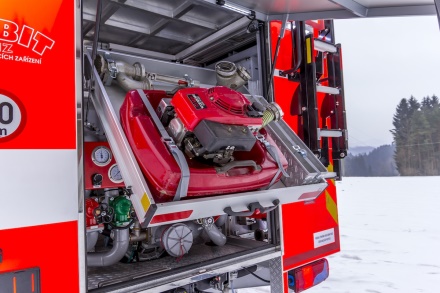

nádrž na vodu včetně integrované nádrže na pěnidlo, hliníkové čerpací zařízení THZ 3000.

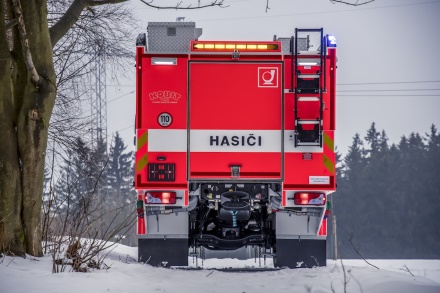

Standardem nástavby je výstražné zařízení, osvětlovací rampa, sklopný žebřík pro výstup na pochozí střechu,
integrované vnitřní a vnější osvětlení.
CAS je v prostoru místa nástupu strojníka (řidiče) do CAS vybavena zásuvkou 230 V pro dobíjení akumulátorových
baterií sdruženou s přípojným místem pro doplňování tlakového vzduchu typem RETTBOX. Sdružená zásuvka
se při spuštění motoru samočinně odpojí.

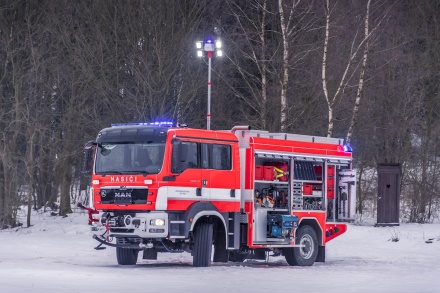

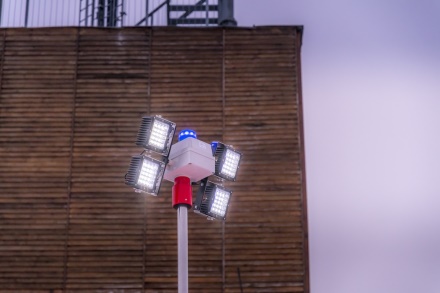

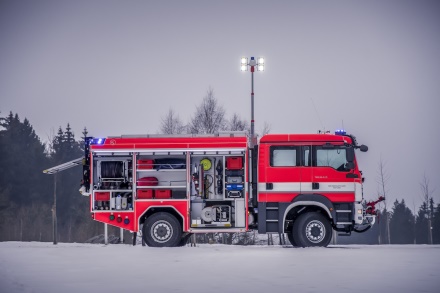

CAS je v prostoru mezi kabinou a účelovou nástavbou vybavena pneumaticky vysouvaným osvětlovacím stožárem
o výšce nejméně 5 m od země se čtyřmi světlomety LED.
CAS je vybavena datovou sběrnicí k řízení provozu účelové nástavby typu CAN-bus.

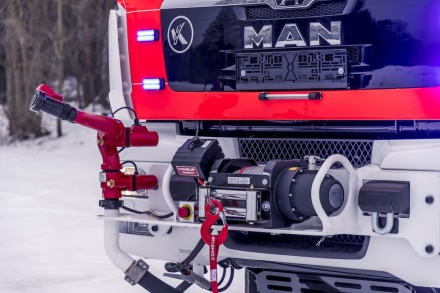

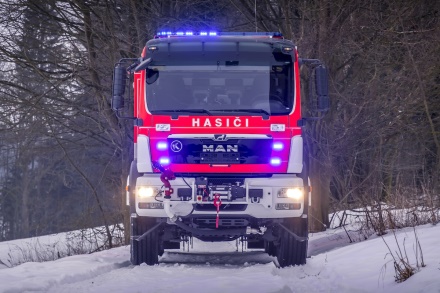

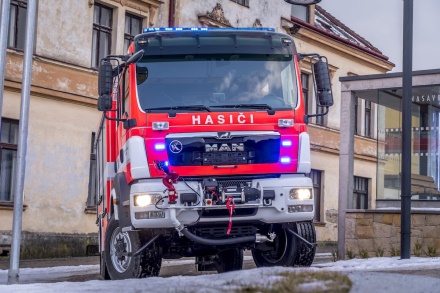

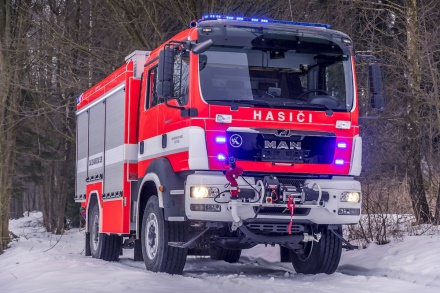

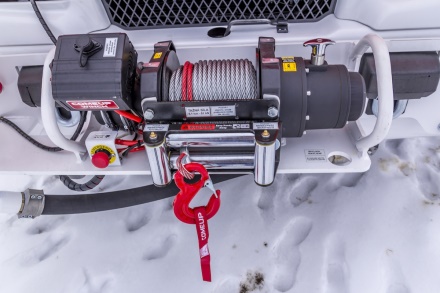

Přední část kabiny osádky je v prostoru rámu podvozku vybavena elektrickým lanovým navijákem RHINO 12
podle ČSN EN 14492-1+A1 s tažnou sílou ve vodorovné rovině 51 kN s úhlem náběhu β nejméně 15° a s jištěním
proti přetížení, který pro montáž dodá výrobce CAS.

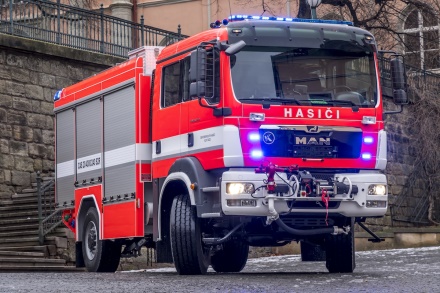

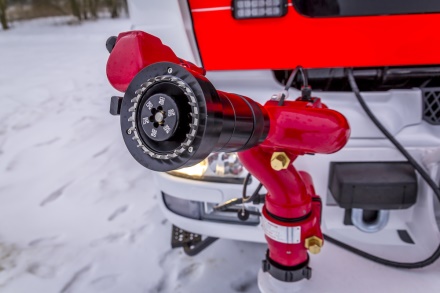

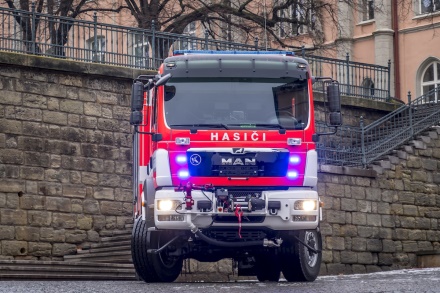

Přední část kabiny osádky je ve spodní části vybavena nárazníkovou proudnicí s elektronickým ovládáním
pomocí multifunkčního joysticku z kabiny řidiče.
Variabilní výbava:
- Výbava dle požadovaného rozsahu Z / T
- Asanační lišta
- Elektrocentrála
- Osvětlovací stožár
- Střešní lafetová proudnice
- Přední nárazníková proudnice
- Sedačka velitele osazena držákem dýchacího přístroje
- Elektronické přiměšování k čerpacímu zařízení

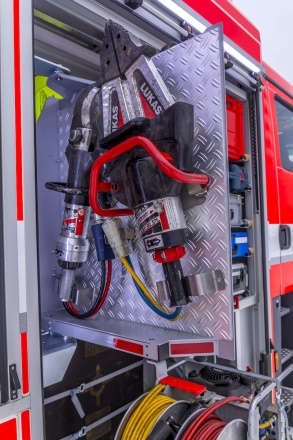

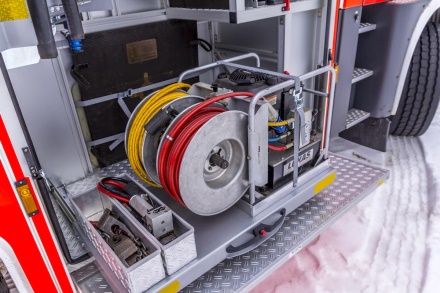

- Výsuvné prvky, speciální držáky výbavy
- Couvací kamera
- RAL 3000
Základní technické parametry
| Typ podvozku | MAN TGM 18.340 4X4 |
| Kabina osádky | 1+5 |
| Výška | 3 250 mm |
| Objem vodní nádrže | 4 000 l |
| Objem pěnidlové nádrže | 240 l |
| Barva | RAL 3024 |
Požární čerpadlo
| Nízkotlak – 10 bar | 1 000 – 3 000 l/min. |
| Vysokotlak – 40 bar | 250 – 400 l/min. |
